核心概念： 电缆沟温度热成像监测系统是一种利用红外热像仪，对电缆沟内部的电缆接头、电缆本体、支架等设备的温度进行非接触、实时、可视化监测的自动化系统。

根本原因： 电缆沟内环境密闭、空气流通不畅，电缆长期高负荷运行、接头老化、接触不良等原因会导致局部过热。这种过热是电气火灾和设备故障的主要前兆。传统的人工巡检方式效率低、不能及时发现隐蔽缺陷。热成像系统则能实现7x24小时不间断监测，将隐患消灭在萌芽状态。

二、 系统核心组成部分

红外热像仪：

类型： 通常选用在线式、固定安装的红外热像仪，具备网络接口（如PoE供电），便于集成。

分辨率： 根据监测距离和精度要求选择（如256x192, 384x288, 640x480）。

测温精度与范围： 需覆盖电缆的正常工作温度和异常高温范围（例如-20°C ~ 550°C）。

防护等级： 电缆沟内环境潮湿、多尘，热像仪需具备高防护等级（至少IP67）。

系统软件平台：

数据接收与处理： 接收来自所有热像仪的温度数据和红外图像。

温度分析与报警： 核心功能。可设置多级报警阈值（如预警、告警、紧急报警）。

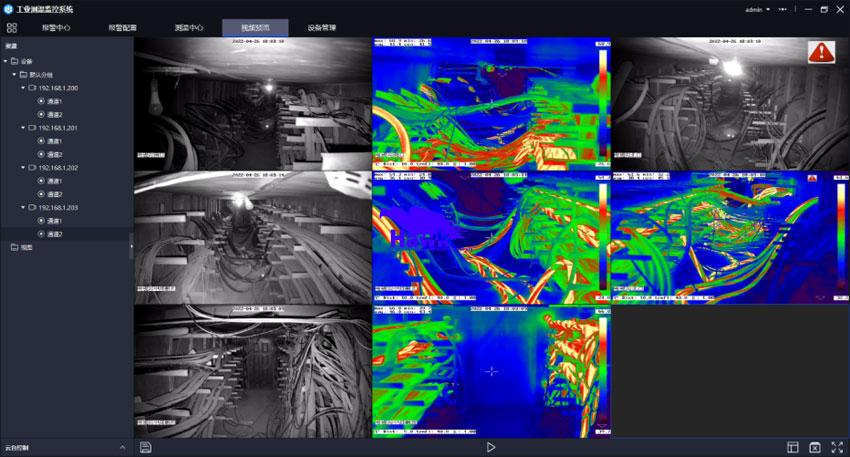

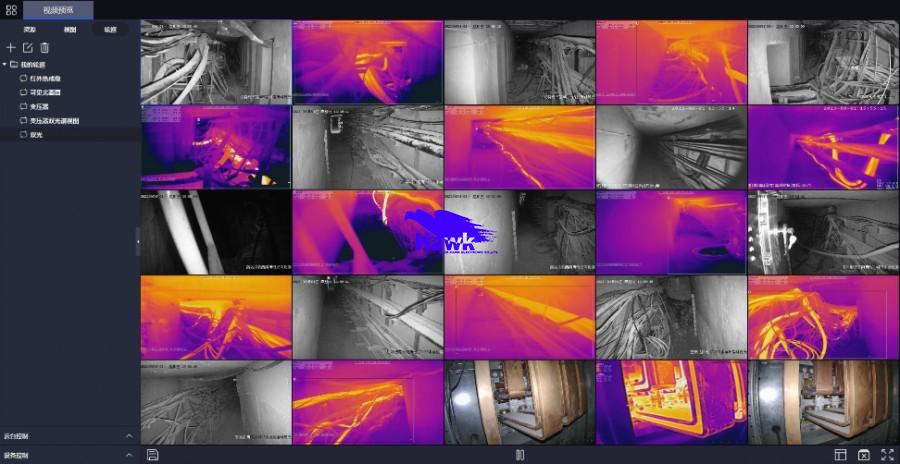

可视化显示： 以二维热图、温度曲线、三维模型等方式直观展示温度分布。

历史数据与报表： 存储所有历史温度和报警记录，生成分析报告，用于趋势预测。

网络与通信系统：

有线网络： 通常采用工业以太网或光纤，稳定可靠。

无线网络： 在布线困难的场景，可采用4G/5G或Wi-Fi进行数据传输。

辅助设备：

云台与护罩： 云台可实现单台热像仪对大范围区域的扫描；护罩用于保护设备。

安装支架： 用于在电缆沟内固定热像仪。

后端服务器/工作站： 用于部署软件平台和存储数据。

三、 系统主要功能与特点

非接触测温： 无需停电，不影响设备正常运行，安全高效。

实时在线监测： 24小时不间断，无监测盲区。

精准定位过热故障点： 通过热像图能快速、准确地找到最高温点及其位置。

多级智能报警：

绝对温度报警： 当监测点温度超过设定阈值时触发。

相对温度报警（温差报警）： 当相同回路的不同相之间，或同一设备的不同部位温差过大时触发。这是发现接触不良等缺陷的非常有效的手段。

温升速率报警： 当温度在短时间内急剧上升时触发。

趋势预测与预防性维护： 通过对历史温度数据的分析，预测设备健康状况，在故障发生前安排检修，变“事后维修”为“事前预防”。

数据追溯与报告生成： 完整的数据库为事故分析和责任界定提供依据。

四、 系统设计与实施关键点

热像仪布点策略：

重点监测区域： 电缆接头、终端头、分支箱接口、高低压电缆交叉处、电缆密集区。

安装位置与角度： 确保热像仪视野能覆盖所有关键监测点，避免遮挡。考虑最佳的探测距离和空间分辨率。

环境因素校正：电缆沟内的灰尘、水汽、背景辐射等会影响测温精度。系统需具备发射率设置、反射温度补偿、大气透射率校正等功能。

报警阈值设定：阈值设定需科学合理，可参考历史数据、设备设计标准和国家/行业标准（如DL/T 664-2016《带电设备红外诊断应用规范》）。

系统集成：可与现有的动力环境监控系统、SCADA系统或火灾自动报警系统联动。一旦发现严重过热，可自动启动通风设备，或向消防系统发送信号。

五、 应用场景

城市电网： 市政电缆隧道、管廊。

发电厂： 厂区内大量电缆集中的沟道。

变电站： 站内电缆层、电缆夹层。

大型工矿企业： 如钢铁、化工、矿山等的高压电缆沟。

数据中心： 为服务器供电的电缆通道。

铁路与轨道交通： 铁路信号和牵引供电系统的电缆沟。

配电柜：电气柜、配电柜、开关柜等温度监测

六、 优势与价值

安全价值： 极大降低因电缆过热引发的火灾风险，保障生命和财产安全。

经济价值：

避免停电损失： 预防性维护避免了非计划停机带来的巨大经济损失。

降低维修成本： 早期发现故障，维修范围小，成本低。

延长设备寿命： 及时发现并处理过热问题，可有效延长电缆使用寿命。

管理价值： 实现运维管理的数字化、智能化、可视化，提升管理效率和决策科学性。

总结

电缆沟温度热成像监测系统是现代基础设施智能化运维的“火眼金睛”。它将不可见的温度变化转化为可见的热图像，将被动抢修转变为主动预警，是构建安全、可靠、高效供配电系统不可或缺的重要技术手段。在设计和实施过程中，需要综合考虑监测目标、环境条件和系统集成，才能充分发挥其巨大潜力。
