一、项目背景与建设目标

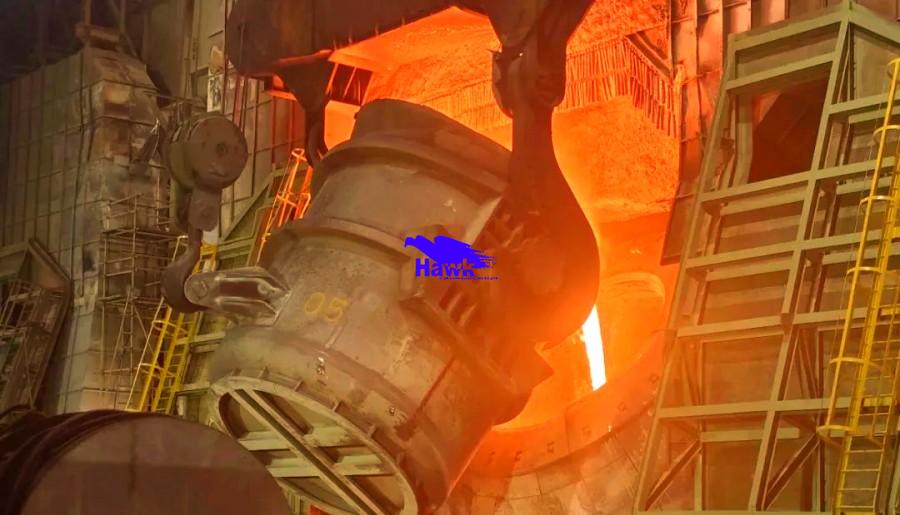

在钢铁冶金生产中，铁水罐、钢包等高温液体容器是承载钢水转运与精炼的核心设备，其安全运行直接关乎企业产能效率与人员设备安全。然而，传统监测方式——如依赖人工经验判断、使用点温枪或手持热像仪进行定时抽检——存在监测盲区大、数据不连续、响应滞后等固有缺陷，已无法适应现代炼钢工艺对全自动、智能化、预防性维护的管理要求。

为消除安全隐患，实现对钢包全生命周期的精细化管控，有效预防穿炉、漏钢等恶性事故，采用钢包智能温度在线监测预警系统。该系统将依托非接触式红外测温技术，构建一套集实时监控、智能预警、档案管理于一体的闭环管控平台，为炼钢生产构筑起可靠的安全防线。

二、系统建设原则与核心功能要求

本系统的建设遵循“智能感知、数据驱动、预防为主”的原则，必须满足以下四项核心功能定位：

非接触式监测：采用红外热成像远距离测温，完全不影响现场生产节奏，且设备具备免维护运行能力，适应现场严苛的连续作业要求。

智能预警机制：不局限于外壳测温，而是通过热传导模型反推内壁耐材磨损减薄状况，对侵蚀区域实现超前预警，自动触发异常报警。

全生命周期管理：无缝集成钢包编号自动识别功能，动态记录每个钢包的运行次数、全流程温度演变曲线及维修履历，实现“一包一档”。

高可靠性设计：系统必须具备全天候（7×24小时）连续运行能力，在风雨、高低温、粉尘等复杂自然及工业环境下，依然保持成像清晰、数据稳定。

三、核心技术原理

本系统的物理基础基于热传导定律与红外辐射测温原理：

热传导机理：转炉及钢包内衬（耐火砖）是隔绝钢水高温（通常达1600℃以上）与金属炉壳的关键屏障。随着炉役进入中后期，耐火砖因长期受高温熔渣冲刷、化学侵蚀及机械碰撞而逐渐变薄。根据傅里叶热传导定律，耐材减薄区域的热阻减小，热传导速度加快，导致炉壳外部对应部位温度异常抬升，形成特征明显的“热斑”现象。

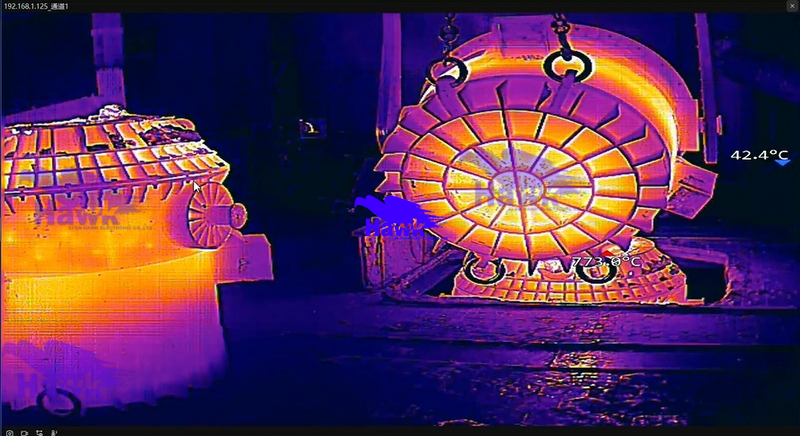

红外成像原理：部署在现场的红外热像仪通过非接触方式捕捉炉壳表面发射的红外辐射能量，经由光电转换、信号处理及温度定标算法，将不可见的辐射信号转化为二维温度分布热像图。热像图中每一个像素点均对应一个精确的温度量化值，能够直观呈现炉底及包壁的温度梯度分布，精确定位耐材薄弱点与侵蚀区域，为隐患排查提供可视化、可量化的数据支撑。

四、系统总体架构

系统采用 “分层架构、闭环管控” 的设计理念，由前端采集层、数据传输层、后端分析与预警层三大部分协同构成，实现从数据采集到预警处置的全流程自动化。

1. 前端采集层

双光融合监控组件：集成高精度红外热成像模组与高清可见光摄像机。红外用于精准测温，可见光用于现场实景确认。

防护罩与制冷装置：采用风冷/水冷护罩及耐高温防尘视窗，确保镜头在高温（环境温度可达60℃以上）、高粉尘的转炉区域视场清晰，保障24/7不间断采集。

钢包定位与触发单元：配合现场位置传感器，当钢包进入监测工位时自动触发识别与测温流程。

2. 数据传输层

采用工业级光纤以太网或5G无线专网作为骨干传输链路，确保海量红外原始数据（视频流及温度矩阵数据）的高带宽、低时延、高可靠传输，抵御现场强电磁干扰。

3. 后端分析与预警层（核心处理中枢）

智能识别引擎：基于图像配准与深度学习算法，自动识别钢包表面编号（或电子标签），确保温度数据、运行次数自动绑定至正确的钢包档案下。

热分析模型库：内嵌基于传热学反问题的耐材剩余厚度估算模型。通过监测外壳温度变化趋势，自动推演内壁磨损程度，当推算值触及设定安全阈值时，即刻输出预警信号。

声光联动控制模块：一旦触发多级报警阈值（关注值、警告值、危险值），系统客户端自动弹窗提示并高亮显示异常点位，同时通过网络继电器联动现场声光报警器，提醒作业人员立即处置。

五、核心功能模块详解

为满足现场精细化管理需求，系统软件平台配置以下五大功能模块：

模块名称 核心功能描述

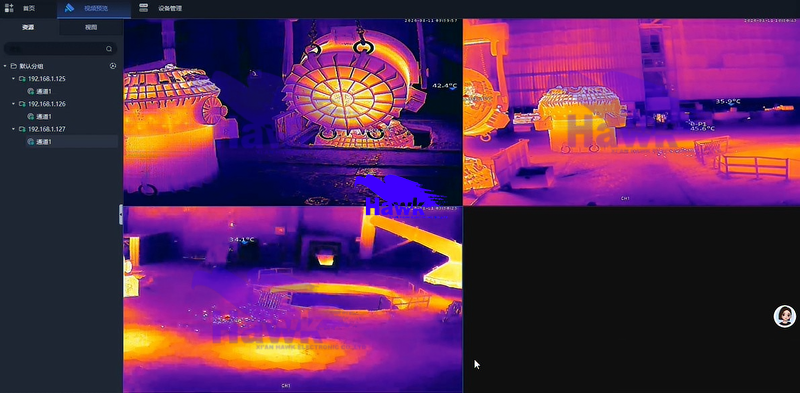

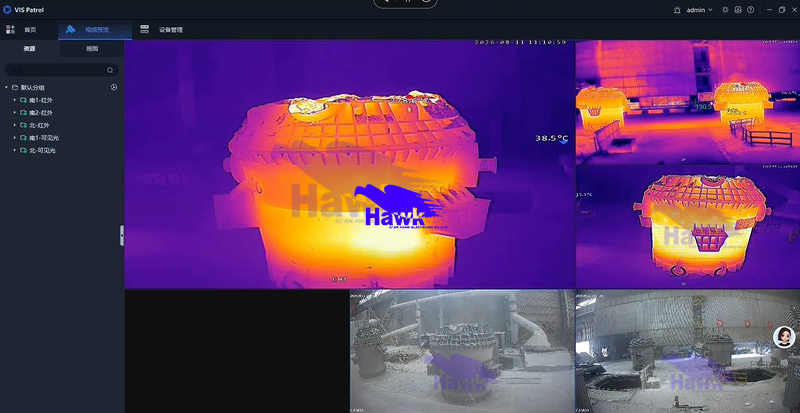

双光融合监控 同步输出红外热像与可见光视频，支持画中画或图像融合叠加显示，便于操作人员同时观察温度场分布与现场物理形态。

自动识别与数据绑定 通过图像配准技术自动截取钢包编号区域并识别，将每一次监测的温度曲线、最高温点坐标自动存入对应钢包的独立数据库中。

智能测温分析 支持对画面中任意点、线、区域（面） 进行实时测温；具备自动追踪全局最高温点功能，并记录其历史位移轨迹。

多级声光报警 支持自定义多级报警策略（如区域温升速率报警、绝对温度阈值报警）。触发后，监控大屏闪烁红色边框报警，同步触发远端声光警号。

数据管理与档案 提供不少于30天的原始红外视频录像存储；支持按时间、钢包号、报警等级等条件组合查询历史数据；自动生成温度报表（日/周/月）并支持Excel/PDF导出；建立钢包维修档案，记录每次拆包、砌筑、上线、下线的时间与温度履历。

六、预期应用价值

安全价值：将“事后抢险”转变为“事前预警”，通过捕捉毫摄氏度级别的温度异常变化，提前发现耐材脱落或裂缝隐患，杜绝穿炉事故。

经济价值：优化钢包周转效率，避免过早拆包（浪费耐材）或过晚拆包（风险增大），实现耐材寿命的最优化管理，降低吨钢耐材成本。

管理价值：建立数字化钢包台账，为工艺优化（如炼钢温度控制）提供真实的数据支撑，推动炼钢工序的智能制造升级。
