一、行业背景：电缆通道火灾防控的痛点与挑战

电缆沟与电缆桥架作为电力输送的关键通道，承担着电能传输的重要任务。然而，这类空间普遍具有结构封闭、通风不良、电缆密集敷设的特点，一旦发生火灾，极易形成连锁反应，造成大面积停电乃至人员伤亡。

二、系统技术架构与核心参数

针对电缆沟、电缆桥架的火灾预防需求，采用红外热成像与可见光双通道技术路线，实现对电缆及通道温度的全天候、非接触、实时在线监测。

2.1 红外探测器：640×512高分辨率

系统搭载640×512像素非制冷红外焦平面探测器。根据DL/T 1498.6-2025标准，换流阀、主变压器等重点设备宜采用640×480及以上像素的高灵敏度装置。640×512分辨率在当前电力红外监测领域属于高配置水平，相比320×240等入门级分辨率，像素数量提升4倍以上。

高分辨率带来的工程价值在于：

微小温升的精准捕捉：电缆接头早期接触不良引起的局部温升、绝缘层老化导致的异常热斑，均能被清晰分辨。

远距离监测的有效性：在安全距离外，一屏即可框住目标区域的关键部位，画面放大后仍能清晰显示温度层级分布。

热灵敏度指标：系统NETD（噪声等效温差）可达≤50mK@30°C，能够分辨0.05℃级别的温度差异，满足标准对高灵敏度型装置（NETD≤60mK）的要求。

2.2 测温范围：-20℃~+650℃

系统支持-20℃至+650℃的宽测温范围。

电缆沟运行环境复杂：北方冬季沟内温度可低至零下，而重负荷运行工况下电缆接头表面温度可达150℃以上，故障状态下局部热点甚至更高。宽测温范围确保系统在全季节、全工况下保持有效测量，无需因环境温度变化更换设备或调整量程。

2.3 帧频：25Hz实时成像

系统采用25Hz帧频，即每秒采集25帧完整的温度图像数据。

25Hz帧频意味着真正的实时监测——图像不会出现停顿、滞后或跳跃感。这对于捕捉突发性温升至关重要：当电缆接头因接触电阻突然增大导致温度快速攀升时，系统能够在数秒内发现异常并触发预警，将火灾响应时间从“小时级”压缩至“秒级”。

2.4 双通道融合成像

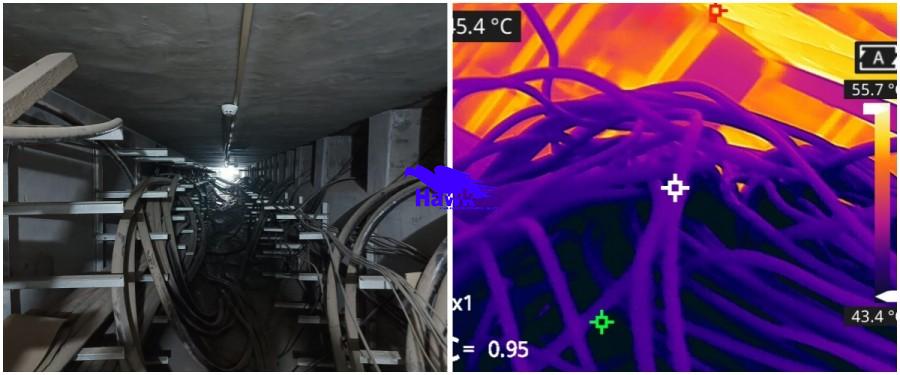

系统支持可见光/红外双通道成像，可见光分辨率≥1920×1080。双通道融合实现“热异常定位+设备外观识别”的双重功能——红外通道发现温度异常，可见光通道确认具体设备位置和外观状态，二者结合大幅降低误报率。

2.5 机械与结构设计

小型化、低功耗：整机功耗≤12W，体积紧凑，可在电缆沟狭窄空间灵活部署。

多镜头可选：广角镜头适用于电缆沟大范围扫测，长焦镜头适用于桥架远距离精准测温，用户可根据敷设环境灵活选配。

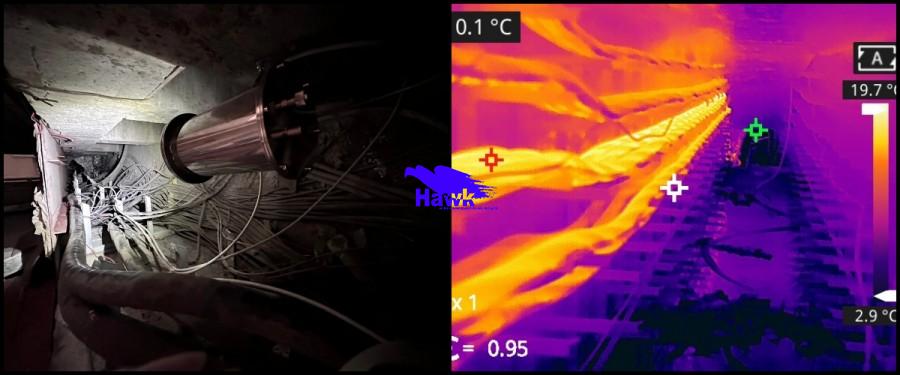

不锈钢防护罩：电缆沟、桥架环境潮湿、多尘，部分区域存在腐蚀性气体。不锈钢防护罩提供防腐蚀、防锈蚀保护，确保设备在恶劣环境中长期稳定运行。

接口丰富，支持SDK开发：支持有线网络及4G/5G无线传输，开放SDK开发包，便于与SCADA系统、在线监测平台等现有运维系统深度集成。

三、工程应用价值

3.1 从“定期巡检”到“实时监测”的模式转变

传统电缆红外测温依赖人工手持设备定期检测。这种模式存在三个固有缺陷：巡检间隔长（通常按季度或月度进行）、覆盖面有限（只能抽检重点部位）、无法捕捉偶发性过热（温度异常可能发生在两次巡检之间）。

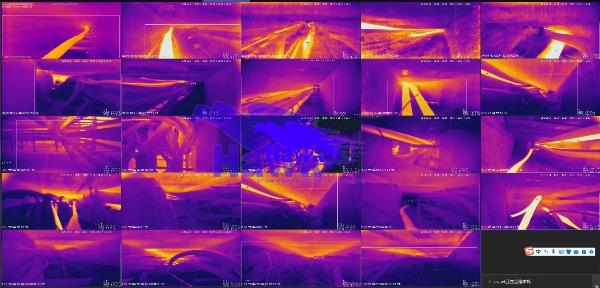

在线监测系统实现了7×24小时不间断测温，对变电站电缆沟等重点防火区域开展自动巡检，实时回传设备运行影像，精准捕捉设备接头发热、柜体温度异常等火灾隐患。

3.2 智能预警与趋势分析

系统支持多级预警机制：

阈值告警：当监测点温度超过预设阈值时自动触发报警。

温升速率告警：当温度变化速率异常时触发预警，比单纯阈值判断更早发现隐患。

历史趋势分析：系统记录每个监测点的历史温度数据，运维人员可通过温度变化趋势判断设备健康状态是否在恶化，实现从“定期检修”向“预测性维护”的升级。

3.3 降低运维风险与成本

电缆沟空间狭窄、通风不良，人工进入存在中毒、窒息、触电等多重风险。部署在线监测系统后，运维人员在控制室即可掌握电缆通道的温度分布状态，无需频繁进入危险区域。

3.4 数据驱动的资产管理

系统积累的温度数据可用于：

设备健康状态评估：基于历史温度数据判断设备老化程度

检修计划优化：依据温度趋势精准安排检修时间和范围

负荷管理决策：根据通道温度分布优化电缆负荷分配

四、结语

电缆沟与电缆桥架的火灾防控，是电力系统安全运行的底线工程。本系统以640×512高分辨率红外探测、-20℃~+650℃宽测温范围、25Hz实时帧频为核心技术指标，配合双通道融合成像、小型化低功耗设计、不锈钢防护罩、丰富的接口与SDK支持等工程化优势，为电缆通道提供了一套符合行业标准、技术指标先进、工程适应性良好的火灾预防红外监测解决方案。
