产品名称:

电厂发电机滑环温度预警系统

规格型号:

HK-ES4000

我要咨询  暂无资料

产品介绍:

一、客户现状、要求。

经了解,目前众多电厂的发电机滑环或多或少都出现过温度异常现象,大多电厂采用(一)红外点温仪进行测量,点温仪的进度低、温度漂移较大很多时候会造成温度测量不准,使得工作人员对于本来已经出现的高温隐患无法预知,如果温度继续升高会造成滑环等重要部件的损坏。(二)也有电厂在使用便携式红外热像仪进行周期性监测,这样可以达到精准测量,但是无法进行持续性监测,这样使得两次测量周期间的隐患不容易被发现,无法及时处理。

二、解决方案

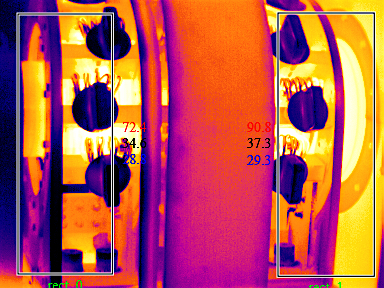

针对以上两个监测方式的不足和优势,我们现推荐使用在线式红外热成像监测系统,该系统是将在线式红外热像仪和视频监控系统进行完美融合,从而达到监测发电机滑环时可以从两个方位进行无死角监控,并且持续不间断的监测其温度变化,一旦某个部位温度达到软件预设报警温度,系统会即时进行报警同时当前瞬间状态自动拍摄一张红外热图图片,该图片可以在平台软件中进行分析处理,并且可以生成一份分析报告,该报告可以作为检修人员判断异常程度的重要依据。我们系统的开放性可以将多路热像信号进行集中显示,从而达到多路信号集中显示监控。

系统规模可根据监测域范围大小数量组合定义,进行远程电力红外视频监控。

系统也可按多级组网的方式,形成大规模的监控网络。


监控中心主要由软件组成,是系统功能和管理上的一个组织,单独成系统。也可并入厂区主网使得太网内任一台计算机,可通过权限控制的方式实现监控。

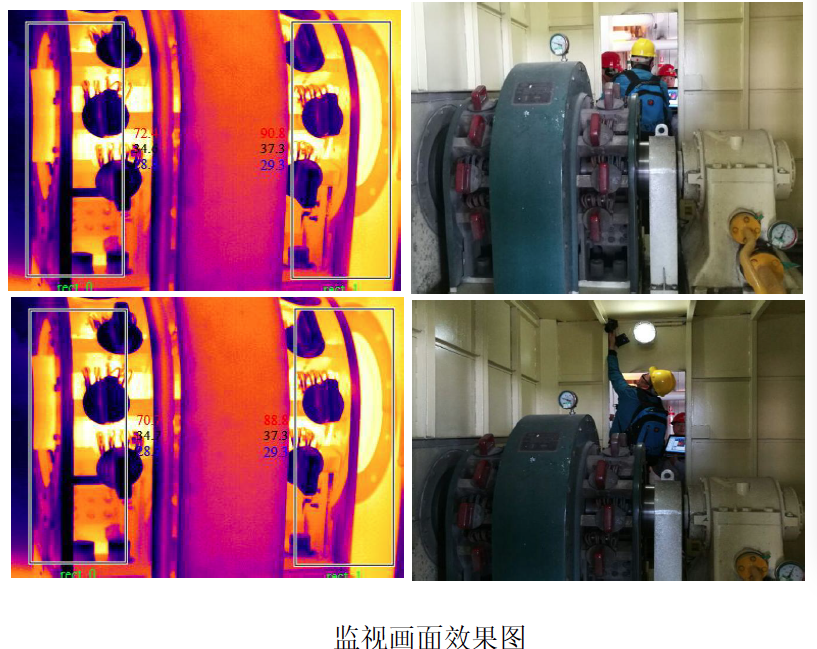

实时图像监控

在监控中心可实时监视各变电站的所有图像信息,温度分析,温度实时监控信息,完成远程变电站红外图像的实时显示、监控、存储、分析、处理报告等功能,通信方式为IP单播、组播方式。

可实时监视同一厂区4路实时红外图像信息并实现一机同屏同时监视。

三、告警管理

可根据报警信号位置切换指定红外热像仪器画面,实现报警联动;
所有报警瞬间图像自动保存,有需要时可打印输出或生成报告输出。

四、系统主要技术参数

系统在建成投运后应达到如下基本性能:

1. 系统可用率> 99%

2. 监控中心的监控终端(工作站)图像控制切换响应时间< 1秒

3. 图像分辨率(384×288)

4. 计算机显示分辨率≥1024×768

5. 系统平均无故障工作时间MTBF > 3000小时

6. 系统平均维护时间MTTR<0.5小时

7. 计算机CPU负荷率平均<30%

8. 系统响应时间: < 1秒

9. 监控画面显示与实际事件发生时间差< 0.5秒

10. 事件报警到系统自动记录相应画面时间差< 1秒


更多详细资料可点击“我要咨询”按钮给我们留言。
