一、热风管道：钢铁厂“心脏”上的高危血管

高炉是钢铁企业的“心脏”，而热风管道则是连接热风炉与高炉的关键“血管”。这条管道常年承受着高压热风的持续冲刷，内部温度可达1150℃甚至更高，压力可达数百千帕。在如此严苛的工况下，管道耐材内衬在使用过程中会产生不同程度的破损，时常发生渣化、变形、破裂、掉砖，甚至垮塌，造成热风管网窜风漏气、局部过热、发红变形等危险隐患，严重时甚至发生烧穿爆裂等恶性事故。

从技术机理来看，热风管道出现烧红和漏风主要有两方面原因：首先是管道内高压气流对管道壁薄弱部位持续冲刷，使得内衬脱落；其次是管道受力不合理，导致薄弱部位受力偏大。热风出口、热风短管、三岔管等区域受力相对复杂，是管道的薄弱环节。这些部位恰恰是人工巡检难以持续覆盖的盲区。

二、传统巡检的困境与热像仪方案的破局

以往这些关键点位温度高、位置险，人工难以靠近，不少隐蔽死角更是无法观测。传统人工点检依赖经验判断，无法实现实时监测，往往等到管道“冒烟”了才发现问题，此时隐患已经发展到危险阶段。

TN430/TN460在线测温热像仪正是针对这一痛点的有效解决方案。设备采用非制冷红外焦平面探测器，通过接收物体发出的红外线将热像直观显示，从而直观体现管道表面的温度分布情况，具有直观、实时、快速的优点。对于热风管道的关键区域——管道接头、弯头、热风出口等部位——部署在线测温热像仪，可以实时监控管道表面的温度分布，发现耐材的磨损区域，将异常高温隐患点及时暴露出来。

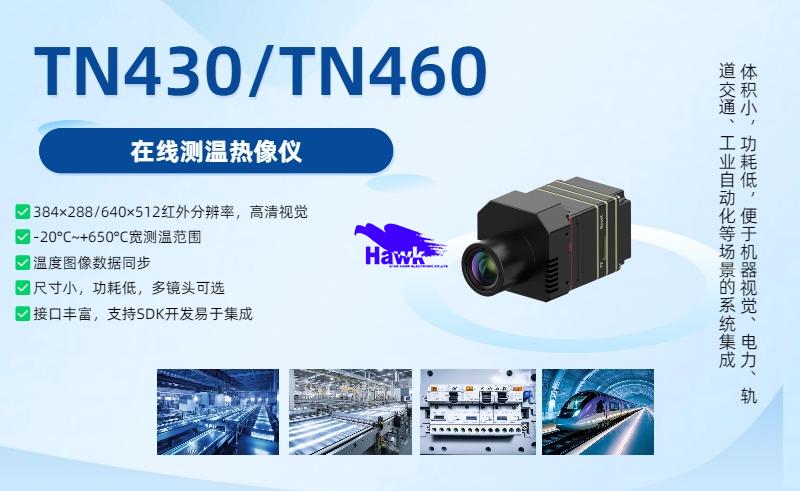

三、TN430/TN460核心技术优势

高清红外成像，细节尽收眼底。 TN460能够输出640×512分辨率高质量红外图像，TN430则提供384×288分辨率，为温度数据的分析和判断提供了清晰、细腻的红外热图。在钢厂复杂的热风管廊环境中，高分辨率意味着更精准的隐患定位能力。

宽测温范围，覆盖全工况场景。 两款设备均具备-20℃~+650℃的宽测温范围，适用于多种温度要求的工业场景。配合温度补偿算法，能够补偿反射温度、环境温度、大气透过率、物体发射率、距离等环境因素对温度测量的影响，确保测量结果的准确性和可靠性。

温度图像数据同步输出。 设备在输出热像画面的同时同步输出温度数据，便于工程师针对现场情况进行二次分析和深度挖掘。

高速帧频，捕捉瞬态变化。 TN430拥有高达50Hz的帧频，TN460帧频为25Hz，能够以极快的速度捕捉温度变化，对于热风管道这种需要实时监测温度变化的场景非常适用。

体积小巧，易于集成。 设备尺寸仅为45mm×44mm×60mm，典型功耗仅2.4W，重量约110g。如此紧凑的设计使其能够灵活部署在管廊的狭窄空间内。

接口丰富，支持二次开发。 设备支持Modbus TCP、ONVIF、GB28181、MQTT等多种通信协议，配套专业红外测温分析软件和SDK，便于与钢厂现有的DCS、PLC等控制系统集成，实现数据上云和智能联动报警。

四、典型部署方案

在实际应用中，针对高炉热风系统的监控部署需要根据管道结构进行系统规划。以典型的热风炉配置为例，每座热风炉热风出口管道与热风总管道的连接处，建议部署多台热像仪以实现对整个管道接触面的全覆盖。重点监控部位包括：热风支管与总管衔接处、倒流阀支管与总管连接处以及热风围管区域。

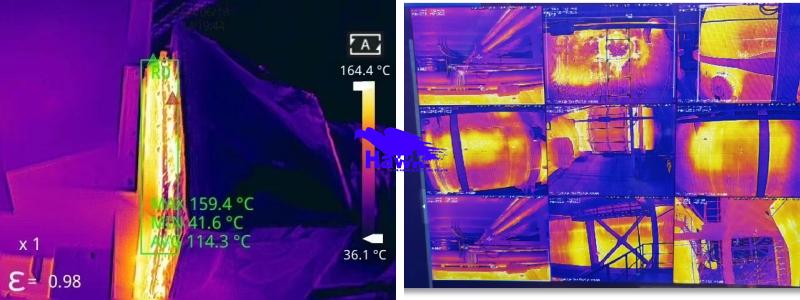

在系统架构上，热像仪采集的温度数据可通过光纤上传至监控室后台进行集中监测。操作人员可在控制室内实时查看各监测点位的红外视频图像和温度曲线，系统支持温度阈值报警、报警联动弹窗、自动抓图录像等功能，实现隐患“秒级发现、自动报警”。

从“等冒烟了才知道”到“提前看见隐患”，TN430/TN460在线测温热像仪正在帮助越来越多的钢铁企业筑起热风管道安全防线，让每一处异常高温都无处遁形。
