产品名称:

AT31UZ超高温红外热像仪

规格型号:

AT31UZ

我要咨询  暂无资料

产品介绍:

AT31UZ内置国产自研红外探测器,配合AItemp专业测温算法,成像清晰、可检测高达1500℃的高温目标。 其采用了简约的工业化外壳设计,易于安装,标准的电气接口便于接线和使用;多款鱼眼镜头或标准镜头可满足不同距离及不同观测范围的观测需求;丰富的接口协议适配各类监控系统和平台;支持二次开发,满足用户高温监测定制需求。
  • 0-1500℃高温测量

    384*288红外分辨率

    IFOV最低0.68mrad

    50Hz高帧频

    多款红外镜头可选

  • 产品特点:

  • 多款镜头配置,远距离目标温度也可精准观测

√多款鱼眼镜头和标准镜头配置,可观测更宽的范围和更远的距离,覆盖更广阔的的工业场景。

√IFOV最低0.68mrad,发现更多温度细节。

√384*288红外分辨率及专业测温算法加持,成像质量更优秀。


  • 宽测温范围搭配低NETD,满足工业高温测量的苛刻要求

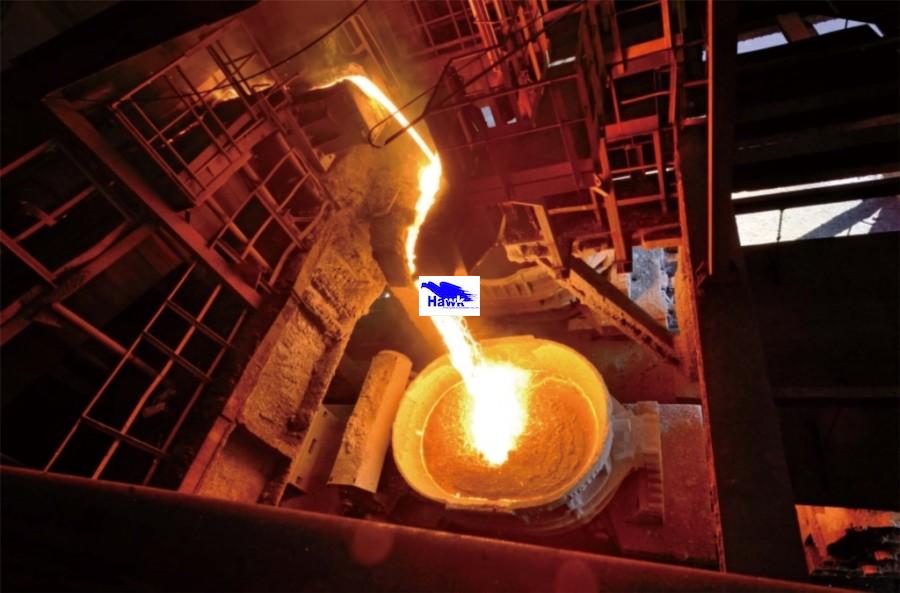

√ 0~1500℃超宽测温范围,覆盖工业领域中的多数超高温测量应用。

√ NETD低于50mk,捕捉细小温差。

√ 50Hz高帧频,获得流畅的红外图像数据,重要细节不错过。

  • 简约的外壳设计和标准化电气接口,方便易用、坚固可靠

√ 简约的工业化外壳设计,美观实用。

√ 坚固的铝制外壳,保护设备不易损坏。

√ 标准电气接口和安装孔距,轻松安装与使用


  • 多种协议配置、丰富的测温工具箱 让使用快捷而高效

√ 支持ONVIF、GB28181、Modbus-TCP和Ethernet/IP等协议,丰富的接口和协议使其广泛适配各类系统和平台。

√ 配备专业的测温分析软件,支持区域温度数据、实时温度监控、历史数据分析,通过多种分析工具帮助用户轻松使用。

√ 可以提供跨平台SDK开发包,二次开发快速、简单、方便,满足用户定制需求。

技术参数
产品型号 AT31U AT61U AT31UZ
探测器数据
探测器类型 氧化钒非制冷红外焦平面探测器
波段 8~14μm
像元间距 17μm 12μm 17μm
成像和光学数据
分辨率 384×288 640×512 384×288
热敏性/NETD <50mk <50mk <50mk
图像频率 50Hz 25Hz 50Hz
镜头焦距 3.3mm 6mm 9.7mm 25mm
FOV 89.3°×73.1° 104°×92° 37.9°×28.7° 14.9°×11.2°
IFOV 5.15mrad 2mrad 1.753mrad 0.68mrad
测温
物体温度范围 0℃~400℃
400℃~1500℃
精度 ±2℃或±2%取大值@(100℃~1500℃)
测温工具 任意固定点;全屏幕最高/低温捕捉;中心点测温;线/区域分析工具;手动温宽选择;雷达测温工具
接口
模拟视频输出 1 路视频
网络接口 RJ45 10M/100M/1000M 自适应
报警接口 1 个输入,1 个输出
网络协议 TCP, UDP, SNTP, RTSP, HTTP, ICMP, SMTP, DHCP, UPnP, PPPOE
接口协议 ONVIF,GB28181,Modbus TCP、Ethernet/IP
图像调节
亮度、对比度调整 手动/自动 0(默认)/自动 1
极性 黑热/白热
伪彩 支持 18 种伪彩
图像翻转 左右/上下/对角线
供电系统
典型功耗@25℃ ≤3W ≤3W ≤3.3W
外部供电,连接器类型 直流电源
电压 9~26VDC
环境数据
工作温度范围 -20℃~+60℃
存储温度范围 -40℃~+70℃
湿度(工作和存储) 5%~95%RH(无冷凝)
冲击 30g,11ms,所有轴向
振动 4.3g,随机振动,所有轴向
重量 314g±5g 337g±5g 543g±5g(25mm镜头)
热像仪(长×宽×高) 46.5mm×48mm×148mm 46.5mm×48mm×146mm 62mm×62mm×144mm
配件
配件 ATU 专用线缆 ATU 专用线缆、ATU 专用插接头
