产品名称:

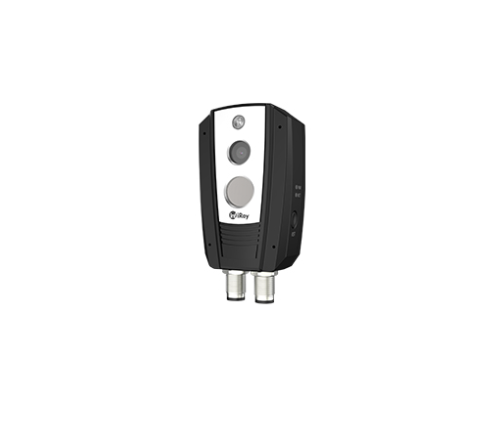

AT30 温度视频感知终端

规格型号:

AT30

我要咨询  暂无资料

产品介绍:

AT30拥有紧凑的尺寸和卓越的性能,适用于狭小空间红外测温或双光监测应用场景。凭借自研的384*288高分辨率红外探测器与优秀的空间分辨率,可观测更多温度细节。高防护等级、宽测温范围以及双光配置,帮助用户解决严酷工况中的应用问题。

384*288红外分辨率,同级别最高


IFOV低至3.16mrad

-20℃~+650℃ 超宽测温范围

IP67高防护等级

支持WIFI无线连接

丰富的视频和工业通讯协议


产品特点

温度细节尽可掌握

√384*288高清红外分辨率,与68°x51.8°视场角的完美组合,使得空间分辨率可低至3.16mrad,大幅优于160*120分辨率的同类产品, 带来清晰细腻的红外画质,细节尽显。

√NETD低至40mk,感知微小温差。

√红外图像显示分辨率可增加至1024x768,细节增强功能让成像效果更佳。

√红外和可见光双光配置,支持双光融合、并列显示等功能,观测方便。

√ 测温上限最高可达650℃,适用于更多工业高温场景。


简化布线、降低成本

√ 支持WIFI无线连接,大幅减少配线,使连接更便捷,轻松实现无线组网。

√ 支持POE供电,让供电和数据交换用一根网线同时解决。

√ M12航空插头,连接方便牢固,无需工具。


协议丰富、操作方便、数据接入无障碍

√ 支持ONVIF、GB28181、Modbus-TCP和MQTT等多种协议,连接便捷。

√ 多个IO报警输入输出,可搭配各类传感器实现联动报警。

√ 功能强大的Web设置方式,免软件安装,方便快捷。

√ 20种伪彩、点线面等多种工具,测温分析更便捷。

√ 可提供SDK,支持跨平台二次开发,为用户提供更多可能性。

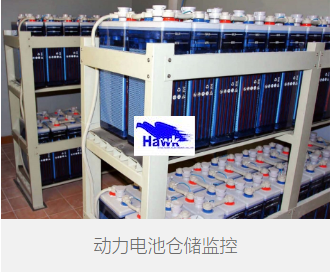

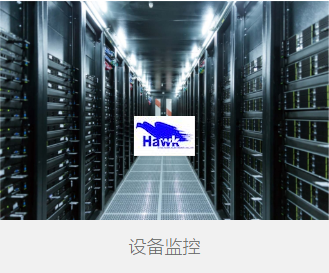

适用场景


技术参数
产品型号 AT30 AT20
红外探测器数据
探测器类型 氧化钒非制冷红外焦平面探测器
波段 8~14μm
像元间距 12μm
成像和光学数据
红外 探测器分辨率 384×288 256×192
NETD 40mK
帧频 25Hz 30Hz
镜头 3.8mm 3.2mm
FOV 68°× 51° 56°× 42°
IFOV 3.16mrad 3.75mrad
调焦 免调焦
可见光 可见光像素 200万
视场角 81°× 61° 72°× 61°
补光 LED灯
测温工具
测温范围 -20~650℃ -20~550℃
精度 ±2℃或±2%,取较大者
点、线、区域 点、线、区域各8个 合计最多16个
色板 20种 18种
环境变量修正 距离、大气温度、发射率、反射温度、大气透过率
报警
报警功能 所有测温点、所有测温区域和测温线内的最高温度、最低温度和平均温度均可配置单独的报警输出
报警输入输出 1路报警输入(光电隔离,3~5.5V);2路报警输出(光电隔离,3~25VDC,最大85mA)
其他报警:保存图像/视频、文件发送( FTP)、电子邮件( SMTP)、闪光报警
以太网
以太网,连接器类型 WiFi/RJ45/设备热点 RJ45/设备热点
网络协议 TCP、UDP、RTSP、HTTP、SMTP
接口协议 ONVIF、GB28181、Modbus TCP、MQTT
图像传输
图像流 图像流格式 H.264/H.265
分辨率 可见光1080P
红外图像支持超分辨率至1024×768
图像模式 热成像、可见光图像、双光融合、细节增强;
支持可见光图像并列显示
帧频调整 支持帧频调整
数据流 数据流传输 可见光、红外图像、温度流,帧频可调
图像存储 存储介质 内置32G存储器
存储模式 同时存储红外图像和可见光图像
文件格式 JPG、MP4
存储形式 本地存储;可对接监控系统,如NVR等
SDK
SDK 支持客户二次开发的跨平台SDK
典型供电系统
外部电源 12~30V DC
PoE供电 IEEE 802.3af
功耗 ≤2W
外部接口 M12 A 型8针,用于 10M / 100M 自适应以太网口和 PoE 供电
M12 A 型12针,用于 DC供电、报警输入输出
环境数据
防护等级 IP67
工作温度 -10~50℃
存储温度 -40~70℃
湿度 ≤95% 非冷凝
电磁兼容 IEC 61000-4-2(抗干扰)
IEC 61000-4-3(抗辐射)
抗冲击 25G, IEC68-2-29
抗振性 2G, IEC68-2-6
认证 CE/FCC/ROHS
尺寸 109×58×31mm 109×55.9×29.5mm
重量 约170g
配件
配件 8芯M12转RJ45线缆(线长44cm)、固定装置(螺丝、安装贴纸)
可选配件 12芯M12转DC插头&报警输入输出接口线缆、前装或后装支架、PoE供电适配器
