产品名称:

AT20/30 开关柜双视卡片热像仪

规格型号:

我要咨询  暂无资料

产品介绍:

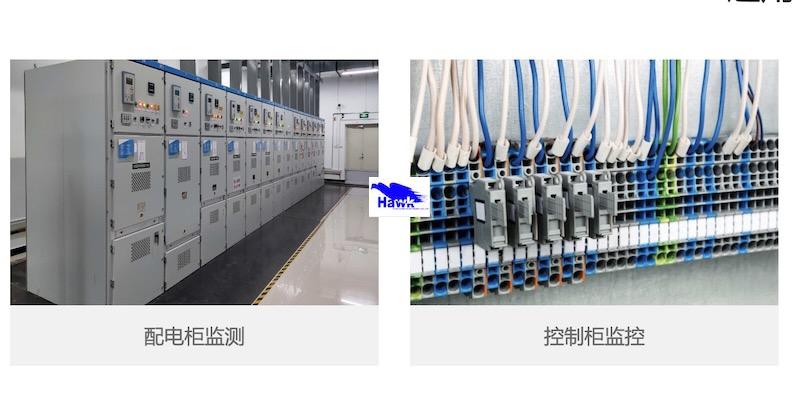

AT系列拥有紧凑的尺寸和卓越的性能,适用于狭小空间红外测温或双光监测应用场景。凭借自研的384*288/256*192高分辨率红外探测器与优秀的空间分辨率,可观测更多温度细节。高防护等级、宽测温范围以及双光配置,帮助用户解决严酷工况中的应用问题。


  • 384*288/256*192红外分辨率,同级别最高

    IFOV低至3.16mrad

    -20℃~+650℃ 超宽测温范围

    IP67高防护等级

    支持WIFI无线连接

    丰富的视频和工业通讯协议


    • 温度细节尽可掌握

    384*288/256*192高清红外分辨率,与68°x51.8°/72°*61°视场角的完美组合,使得空间分辨率可低至3.16mrad,大幅优于160*120分辨率的同类产品, 带来清晰细腻的红外画质,细节尽显。

    NETD低至40mk,感知微小温差。

    √红外图像显示分辨率可增加至1024x768,细节增强功能让成像效果更佳。

    √红外和可见光双光配置,支持双光融合、并列显示等功能,观测方便。

    √ 测温上限最高可达650℃,适用于更多工业高温场景。


    • 简化布线、降低成本

    √ 支持WIFI无线连接,大幅减少配线,使连接更便捷,轻松实现无线组网。

    √ 支持POE供电,让供电和数据交换用一根网线同时解决。

    √ M12航空插头,连接方便牢固,无需工具。


    • 协议丰富、操作方便、数据接入无障碍

    √ 支持ONVIF、GB28181、Modbus-TCP和MQTT等多种协议,连接便捷。

    √ 多个IO报警输入输出,可搭配各类传感器实现联动报警。

    √ 功能强大的Web设置方式,免软件安装,方便快捷。

    √ 20种伪彩、点线面等多种工具,测温分析更便捷。

    √ 可提供SDK,支持跨平台二次开发,为用户提供更多可能性。

    技术参数
    产品型号 AT30 AT20
    红外探测器数据
    探测器类型 氧化钒非制冷红外焦平面探测器
    波段 8~14μm
    像元间距 12μm
    成像和光学数据
    红外 探测器分辨率 384×288 256×192
    NETD 40mK
    帧频 25Hz 30Hz
    镜头 3.8mm 3.2mm
    FOV 68°× 51° 56°× 42°
    IFOV 3.16mrad 3.75mrad
    调焦 免调焦
    可见光 可见光像素 200万
    视场角 81°× 61° 72°× 61°
    补光 LED灯
    测温工具
    测温范围 -20~650℃ -20~550℃
    精度 ±2℃或±2%,取较大者
    点、线、区域 点、线、区域各8个 合计最多16个
    色板 20种 18种
    环境变量修正 距离、大气温度、发射率、反射温度、大气透过率
    报警
    报警功能 所有测温点、所有测温区域和测温线内的最高温度、最低温度和平均温度均可配置单独的报警输出
    报警输入输出 1路报警输入(光电隔离,3~5.5V);2路报警输出(光电隔离,3~25VDC,最大85mA)
    其他报警:保存图像/视频、文件发送( FTP)、电子邮件( SMTP)、闪光报警
    以太网
    以太网,连接器类型 WiFi/RJ45/设备热点 RJ45/设备热点
    网络协议 TCP、UDP、RTSP、HTTP、SMTP
    接口协议 ONVIF、GB28181、Modbus TCP、MQTT
    图像传输
    图像流 图像流格式 H.264/H.265
    分辨率 可见光1080P
    红外图像支持超分辨率至1024×768
    图像模式 热成像、可见光图像、双光融合、细节增强;
    支持可见光图像并列显示
    帧频调整 支持帧频调整
    数据流 数据流传输 可见光、红外图像、温度流,帧频可调
    图像存储 存储介质 内置32G存储器
    存储模式 同时存储红外图像和可见光图像
    文件格式 JPG、MP4
    存储形式 本地存储;可对接监控系统,如NVR等
    SDK
    SDK 支持客户二次开发的跨平台SDK
    典型供电系统
    外部电源 12~30V DC
    PoE供电 IEEE 802.3af
    功耗 ≤2W
    外部接口 M12 A 型8针,用于 10M / 100M 自适应以太网口和 PoE 供电
    M12 A 型12针,用于 DC供电、报警输入输出
    环境数据
    防护等级 IP67
    工作温度 -10~50℃
    存储温度 -40~70℃
    湿度 ≤95% 非冷凝
    电磁兼容 IEC 61000-4-2(抗干扰)
    IEC 61000-4-3(抗辐射)
    抗冲击 25G, IEC68-2-29
    抗振性 2G, IEC68-2-6
    认证 CE/FCC/ROHS
    尺寸 109×58×31mm 109×55.9×29.5mm
    重量 约170g
    配件
    配件 8芯M12转RJ45线缆(线长44cm)、固定装置(螺丝、安装贴纸)
    可选配件 12芯M12转DC插头&报警输入输出接口线缆、前装或后装支架、PoE供电适配器
