蒸汽管道是工业生产和供热系统中输送高温高压蒸汽的关键设施，广泛分布于发电厂、化工厂、食品加工、集中供热等领域。随着运行时间的增加，蒸汽管道不可避免地会出现泄漏、保温层损坏、腐蚀减薄、堵塞等问题，若不能及时发现并处理，不仅造成大量的能源浪费，还可能引发设备损坏甚至安全事故。传统的蒸汽管道巡检方式主要依赖人工听音、手触或目测，不仅效率低下，而且在高温高压环境中存在较高的安全风险。

红外热成像技术凭借其非接触测温、可视化分析、快速大范围检测等优势，正在成为蒸汽管道安全巡检与隐患排查的重要技术手段。

一、原理与优势

1.1 基本原理

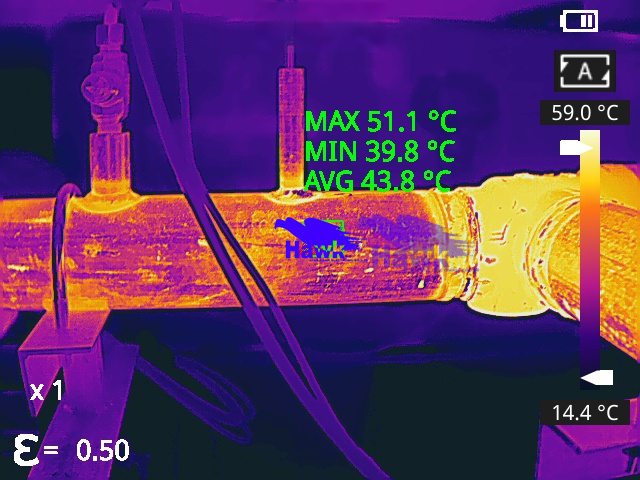

热像仪接收管道外表面辐射的红外能量，转化为温度场图像。保温层完好区域温度分布均匀，破损或脱落处会暴露管体，呈现高温斑块。

1.2 技术优势

非接触测温：安全距离检测，避免灼伤。

可视化分析：温度异常直观呈现。

快速大范围检测：效率可提升一倍以上。

复杂环境适应：高温、高湿、光线不足下仍可工作。

早期预警：识别尚未渗漏的热损失隐患，推动预测性维护。

二、管线缺陷检测

2.1 管道堵塞检测

堵塞部位热容量不同导致外表面温度异常，热像仪可快速锁定堵塞位置，包括积炭堵塞。

2.2 内壁磨损与腐蚀减薄

减薄部位热阻变化引起温差（介质温度高于环境时减薄处更热）。红外法对大于Φ10mm×40%壁厚的腐蚀坑及减薄缺陷有良好检出能力。

2.3 裂纹与泄漏检测

泄漏介质与管壁产生显著温差，热像仪可精准捕捉，快速定位泄漏源，减少安全隐患。

三、阀门与法兰检测

3.1 阀门故障

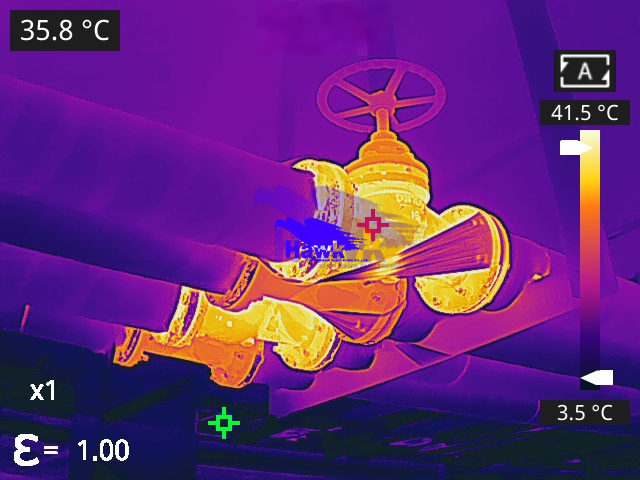

通过扫描阀体温度判断阀芯磨损、密封老化等异常。

3.2 法兰连接

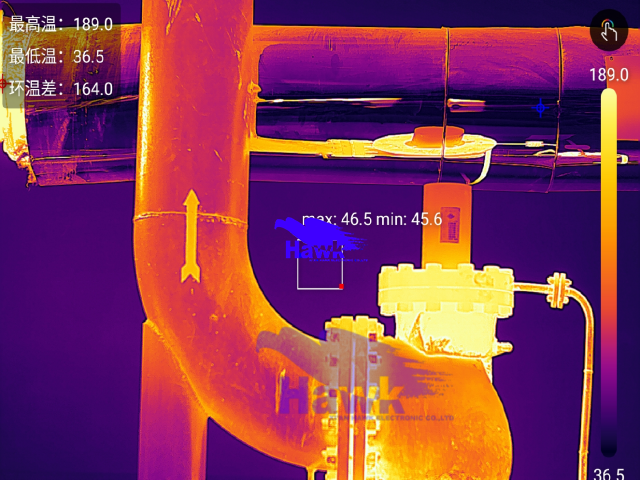

密封不良或松动导致局部高温，红外成像可非接触、可视化识别泄漏位置，避免人工排查风险。

四、保温层检测

保温层常出现破损、脱落、空鼓、进水失效、接缝开裂等缺陷。红外判据清晰：

破损/脱落 → 高温斑块

空鼓/脱粘 → 局部温度隆起

进水失效 → 不规则片状热异常

接缝/热桥 → 条带状温度异常

热像仪可探测内部隐蔽缺陷。

五、结语

红外热成像技术从管线堵塞、腐蚀减薄、裂纹泄漏等本体缺陷，到阀门法兰故障，再到保温层破损定位与能效评估，已成为蒸汽管道监测的重要工具。它显著提升检测效率与安全性，是推动管道管理从“事后维修”迈向“预测性维护”的关键技术。
