热成像监测的工作原理与工业应用

一、工作原理：让温度“看得见”

红外热成像的核心原理可以用一句话概括：一切温度高于绝对零度（-273℃）的物体，都在向外辐射红外能量。温度越高，辐射越强。

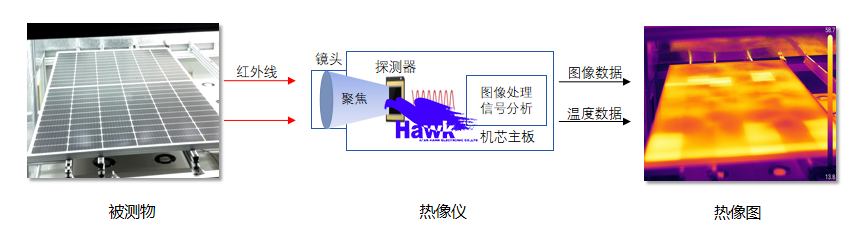

热像仪的工作流程分为四步：

第一步，接收辐射。 光学镜头接收目标物体发出的红外辐射，聚焦到探测器上。

第二步，光电转换。 探测器（常见的是非制冷微测辐射热计）将红外辐射转换为电信号。

第三步，信号处理。 处理器将电信号换算为温度值，并生成温度分布矩阵。

第四步，伪彩色成像。 不同温度用不同颜色表示——通常红色/白色代表高温，蓝色/紫色代表低温。最终呈现出一张直观的“热像图”。

热像仪的测温精度可达±0.2℃，且具备非接触、全天候、大范围的天然优势。这意味着：不需要靠近危险热源、白天黑夜都能工作、一眼就能看到整个面的温度分布，而不是某个点的读数。

二、工业应用：从“点测温”到“面监测”

传统工业测温靠热电偶或点温枪，只能测单点。红外热成像把测温从“点”升级为“面”，从“间断”升级为“连续”。以下是几个核心应用场景：

1. 钢铁冶金：高炉与钢包

高炉内部监测是红外热成像在冶金行业最前沿的应用之一。塔塔钢铁开发的“Thermal Hawk”系统，将红外传感器安装在高炉炉喉部位，能够7×24小时实时捕捉炉内料面分布、中心焦炭堆、中心气流状态等关键信息。这相当于给高炉装了一双“透视眼”——操作人员第一次能实时看到炉内正在发生什么，而不是靠经验和间接参数去猜。

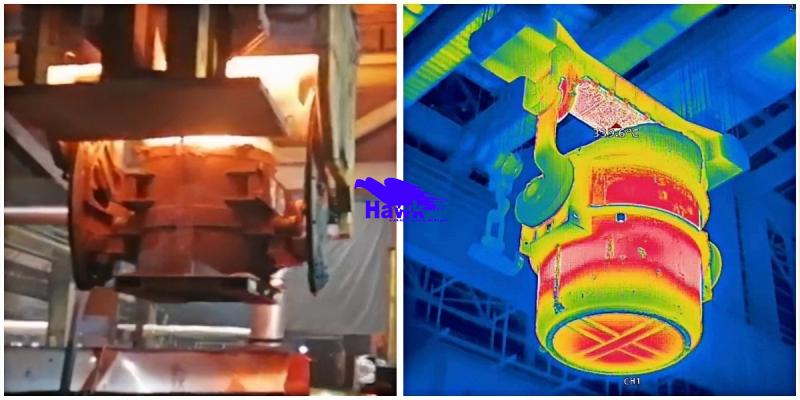

钢包/铁水包监测则直接关乎安全。钢包内衬长期承受高温铁水冲刷，一旦耐材减薄甚至穿孔，后果严重。热像仪在线监测包壁温度，可以在“红点”肉眼可见之前发出预警。

2. 电力行业：带电检测的标准手段

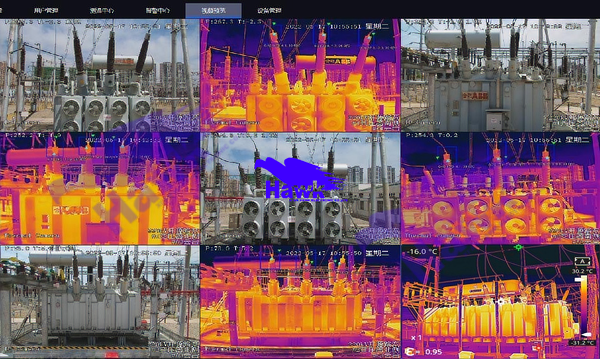

电力领域是红外热成像应用最成熟的行业之一。高压电气设备的接头、触头、母线等部位，因接触不良或老化会产生异常温升。红外带电检测已形成完整的团体标准体系，覆盖从-40℃低温环境到常规运行条件下的检测规范。运维人员用手持热像仪对变电站、配电设备进行巡检，发现异常热点即可精准定位，不需要停电，也不需要接触设备。

3. 水泥/建材：回转窑筒体监测

回转窑筒体温度是反映窑内耐材状态的最直接信号。窑体扫描系统通过线性扫描方式，连续获取整条窑体0-360°的温度分布，生成展开图、三维热图、窑皮分布图等多种可视化结果。当耐材减薄或脱落导致筒体局部温度异常升高时，系统在“红窑”出现之前就能预警，为检修争取时间窗口。

4. 石油化工：设备与排放监测

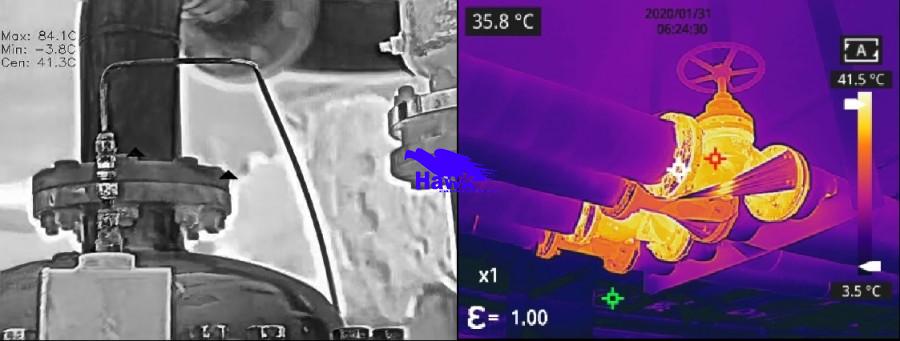

炼油装置中的加热炉炉管、反应器、储罐等设备，都需要温度监测。手持热像仪可以快速扫描大面积设备表面，发现保温层破损、炉管结焦、耐火材料损坏等隐患。在石化厂区，搭载红外热成像系统的无人机还能进行空中巡查，夜间或浓雾条件下也能识别地面异常热源。

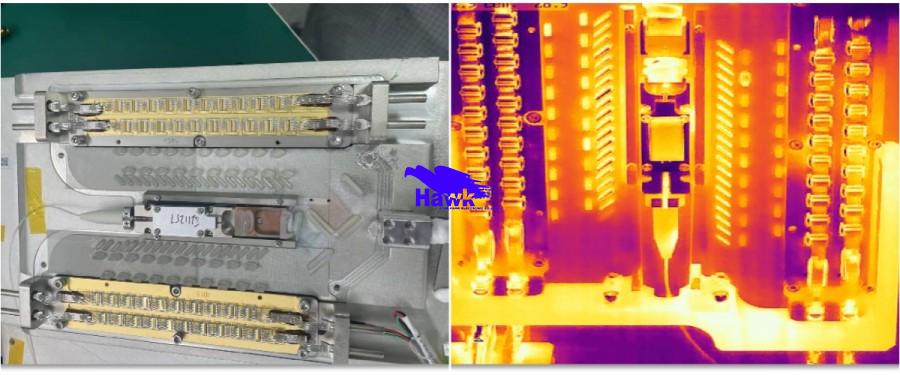

5. 工业自动化：产线设备的实时温度感知

在工业自动化场景中，热成像监测正在成为产线设备状态感知的重要一环。与传统的接触式传感器不同，红外热像仪可以非接触、大面积、连续地监测产线上运行中的设备温度。

三、一句话总结

红外热成像在工业领域的价值，可以归结为一个核心逻辑：把不可见的温度风险，转化为可见的、可量化的、可预警的图像信息。

从钢铁到电力，从石化到危废处理，设备的安全底线都建立在“温度正常”这个前提之上。而红外热成像，就是守住这条底线的那双“眼睛”。
